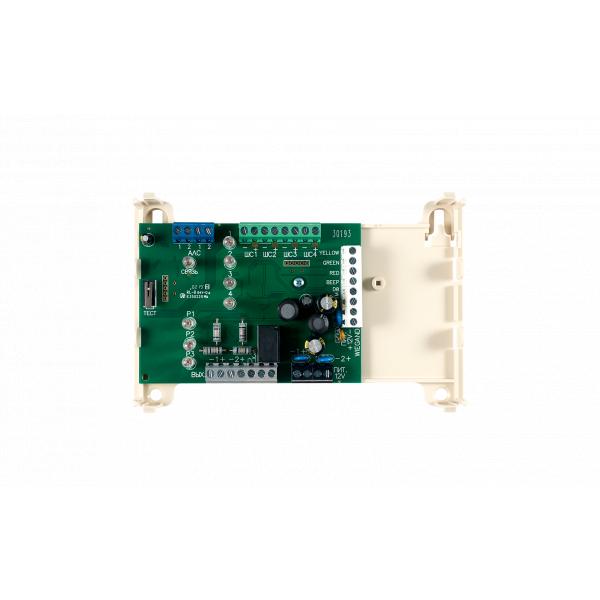

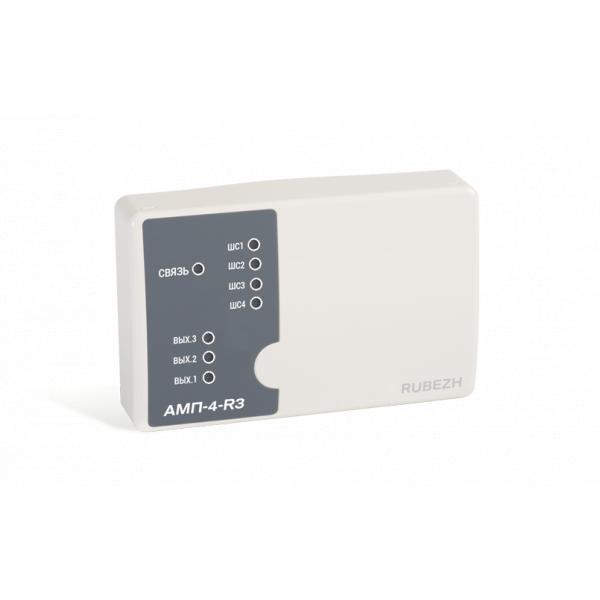

Адресный модуль Рубеж АМП-4 прот.R3 - Метка адресная пожарная
Метка адресная АМП-4-R3 обеспечивает:
- подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
- защитный сброс шлейфа для исключения ложных сработок;
- контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
- управление устройствами оповещения - световыми табло и звуковыми оповещателями;
- различные режимы работы питающих выходов;
- снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3;
- управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с прибора «Рубеж-2ОП» прот. R3.
В системе адресная метка представляет собой 8 отдельных логических устройства с соответствующим количеством занимаемых адресов:
- 4 шлейфа сигнализации;
- 2 выхода с контролем целостности цепи;
- 1 выход типа «сухой контакт»;
- 1 интерфейс Wiegand.

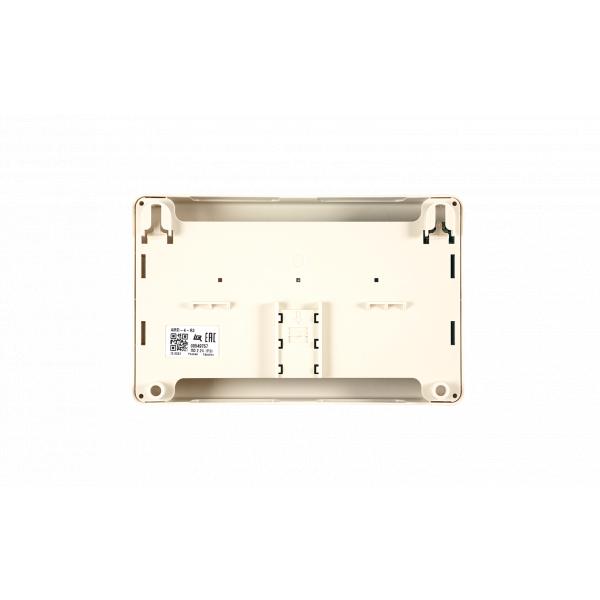

Адресная метка АМП-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.
Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:
Пожарный тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя.
Пожарный тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей.
Охранный тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране, либо вскрытии корпуса.
Технологический - технологический тип шлейфа для подключения устройств с выходом типа «сухой контакт», предназначенный для выдачи информационных (не тревожных) событий, таких как открытие двери, сработка инженерного оборудование и т.п. Адресная метка переходит в состояние «Сработка 1 датчика», «Сработка 2 датчика» или «Сработка двух датчиков» при сработке соответствующего количества контактов на шлейфе.
Характеристики:
|
Параметр |
Значение |
|
Напряжение питания, В |
от 10,2 до 14 или от 20 до 28 |
|
Ток потребления от АЛС, мА, не более |
0.72 |
|
Количество ШС (контролируемых шлейфов с извещателями) |
4 |
|
Ток, коммутируемый электронными ключами, А, не более |
0.3 |
|
Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более |
50 |
|
Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА |
275 |
|
Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА |
145 |
|
Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 30 В, А, не более |
3 |
|
Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 250 В, А, не более |
3 |
|
Максимальное количество подключенных к каждому ШС извещателей |
30 |
|
Степень защиты оболочки |
IP30 |
|
Масса, г, не более |
250 |
|
Ширина, мм, не более |
170 |
|
Высота, мм, не более |
108 |
|
Глубина, мм, не более |
42 |
|
Средний срок службы, лет |
10 |
|
Диапазон рабочих температур, °С |
от -25 до +55 |
