Адресный модуль Рубеж МС-Е - Преобразователь интерфейса

Модуль сопряжения МС-Е обеспечивает:

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
• светодиодную индикацию наличия связи приборов с компьютером.

Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Параметры работы по Ethernet-каналу:

• скорость передачи – 100 Мбит/с;
• режим передачи данных – full-duplex;
• используемый протокол – UDP;
• максимальное количество ПК для одновременного мониторинга системы, не более двух.

Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек.

Время технической готовности МС-Е к работе после подключения – не более 3 секунд.

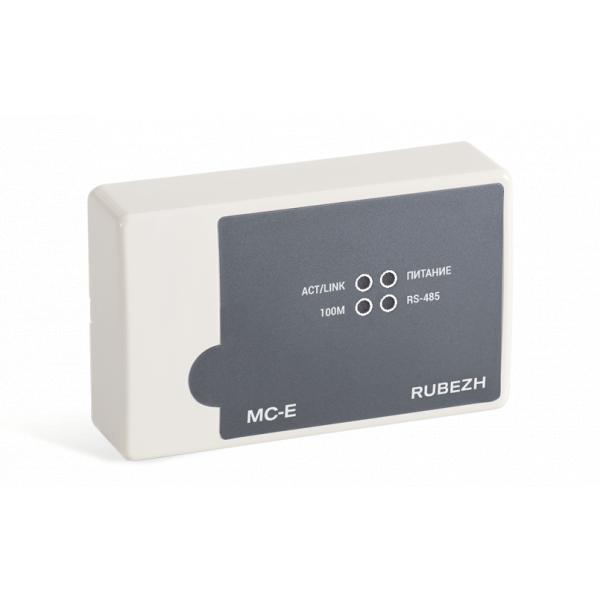

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.

Светодиодный индикатор «ПИТАНИЕ»:

• светит непрерывно при наличии питания;
• погашен при отсутствие питания.

Светодиодный индикатор «RS-485»:

• мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование);
• погашен при отсутствии конфигурации;
• трехкратное мигание при включении устройства.

Светодиодный индикатор «ACT/LINK»:

• мигает при обмене, наличии связи по Ethernet-каналу;
• погашен при отсутствии связи.

Светодиодный индикатор «100М»:

• светит непрерывно при скорости обмена – 100 Мбит.

Характеристики:
