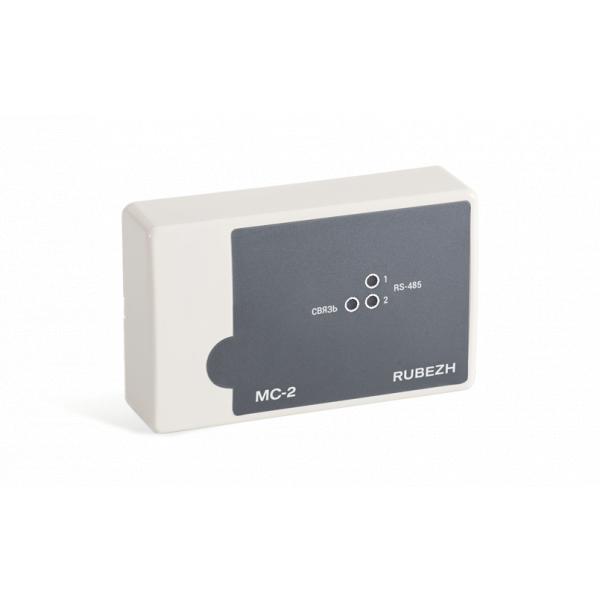

Адресный модуль Рубеж МС-2 - Модуль сопряжения для адресных приемно-контрольных приборов
Модуль сопряжения МС-2 обеспечивает:
- подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
- подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
- светодиодную индикацию наличия связи приборов с компьютером.
Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов.
Время технической готовности МС к работе после подключения – не более 1 секунды.
Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.
Светодиодный индикатор Связь:
- при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
- при наличии обмена с ПК мигает с частотой 5 Гц;
- при потере связи с ПК – однократные вспышки с периодом 2 секунды.
Светодиодные индикаторы RS-485 «1» и «2»:
- при отсутствии обмена с ПКП – не светятся;
- при наличии обмена с ПКП мигают с частотой 10 Гц.
Характеристики:
|
Параметр |
Значение |
|
Питание |
от USB ПК |
|
Интерфейсы для обмена информацией |
USB |
|
RS-485 |
|
|
Длина кабеля интерфейса RS485, м, не более |
1000 |
|
Длина кабеля интерфейса USB, м, не более |
2 |
|
Степень защиты оболочки |
IP30 |
|
Масса, кг, не более |
0.2 |
|
Ширина, мм, не более |
125 |
|
Высота, мм, не более |
78 |
|
Глубина, мм, не более |
37 |
|
Средний срок службы, лет |
10 |
|
Диапазон рабочих температур, °С |
от -10 до +40 |
