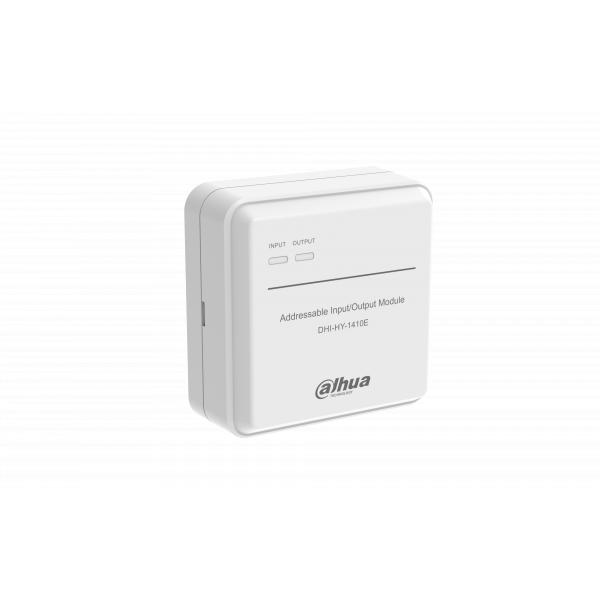

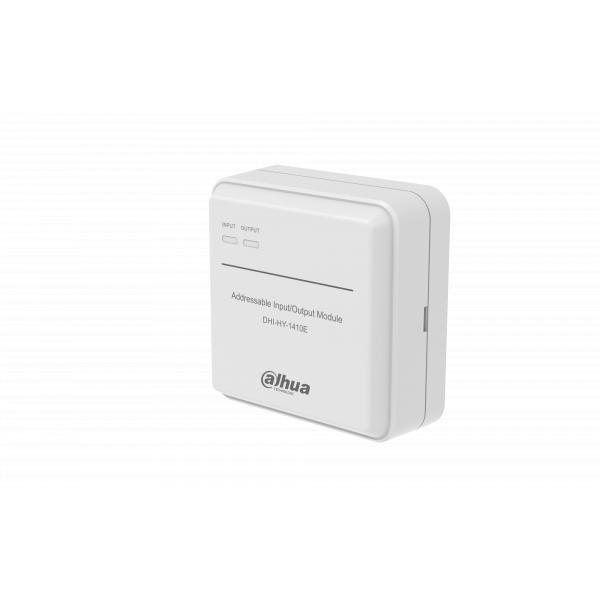

Адресный модуль ввода-вывода Dahua DHI-HY-1410E-CTXF (24B)

DHI-HY-1410E — адресный модуль ввода/вывода, работающий совместно с адресной панелью управления пожарной сигнализацией и предназначенный для контроля и управления внешними устройствами противопожарной защиты.

Модуль обеспечивает управление исполнительными устройствами системы пожарной автоматики, а также приём сигналов обратной связи для контроля их нормальной работы.

Устройство может подключаться к:

• реле,
• электромагнитным клапанам,
• пожарным насосам,
• вентиляторам дымоудаления и подпора воздуха,
• и другому противопожарному оборудованию, требующему пускового напряжения 24 В DC.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 150 мкА.
• Рабочий ток: ≤ 45 мА.
• Мощность выходного контакта: DC24В/40мА

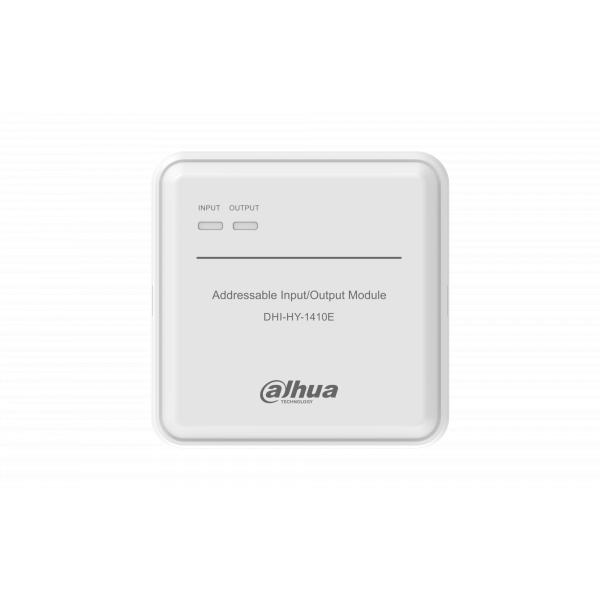

Индикаторы

• Индикатор входа: красный светодиод мигает каждые 6 секунд, а при возникновении неисправности — каждые 2 секунды, продолжает гореть после получения обратной связи.
• Индикатор выхода: красный светодиод постоянно выключен при нормальной работе и мигает каждые 2 секунды при возникновении неисправности.

Коммуникация

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

Рабочая среда

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

• Цвет: Белый.

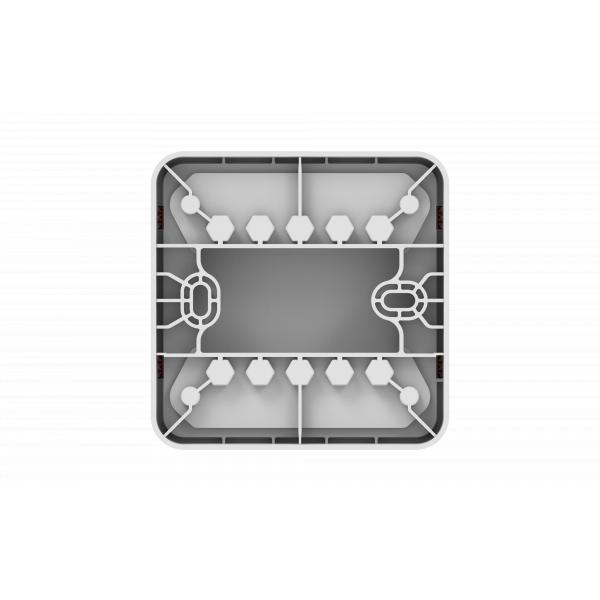

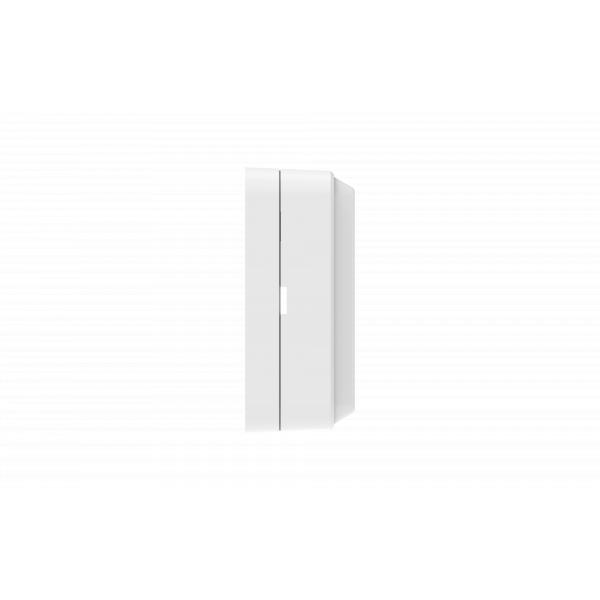

• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 95 г.

Общие характеристики

• Сертификаты: GB16806-2005
