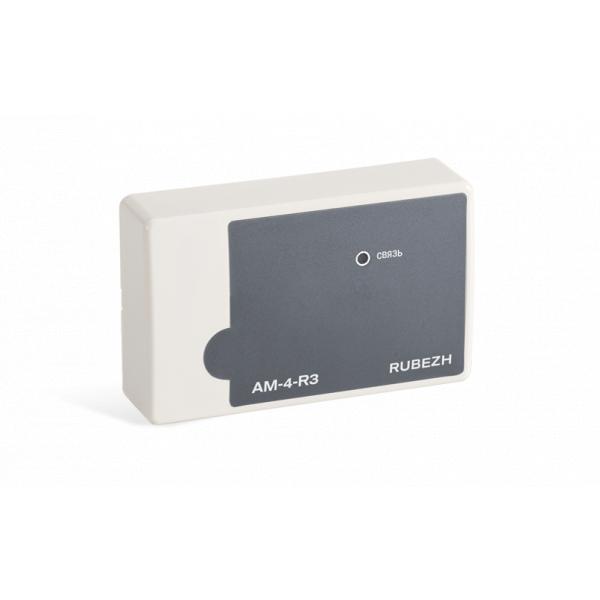

Адресный модуль Рубеж АМ-4-R3 - Метка адресная
Адресная метка АМ-4-R3 контролирует сопротивление своего шлейфа и передает на приемно-контрольный прибор извещение о соответствующем событии – замыкании-размыкании контактов контролируемого устройства, подключенного к шлейфу, или неисправности шлейфа с указанием своего адреса.
Функционально адресная метка АМ-4-R3 представляет собой четыре отдельных логических устройства АМ-1-R3, объединенных в одном корпусе. В системе адресная метка занимает сразу 4 адреса, идущих по порядку – каждый шлейф занимает свой адрес.
Шлейфы адресной метки в системе могут иметь один из следующих типов:
- Пожарный;
- Охранный;
- Технологический;
- Неисправность.
Выбор типа каждого шлейфа, а также тип подключаемых контактов контролируемого устройства (нормально-замкнутые или нормально-разомкнутые) производится при начальном конфигурировании метки. Имеется возможность настраивать установленные по умолчанию пороги «норма» и «сработка».
В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому контакту должен быть подключен шунтирующий резистор.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.
Адресная метка АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.
Характеристики:
|
Параметр |
Значение |
|
Питание |
от АЛС |
|
Ток потребления от АЛС, мА, не более |
0.6 |
|
Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более |
100 |
|
Максимальное количество подключенных к каждому ШС извещателей |
2 |
|
Степень защиты оболочки |
IP30 |
|
Масса, г, не более |
250 |
|
Ширина, мм, не более |
125 |
|
Высота, мм, не более |
84 |
|
Глубина, мм, не более |
37 |
|
Средний срок службы, лет |
10 |
|
Диапазон рабочих температур, °С |
от -25 до +55 |
