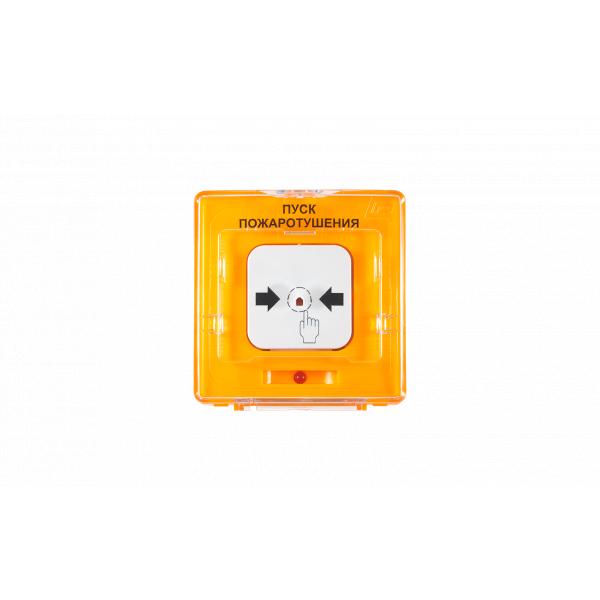

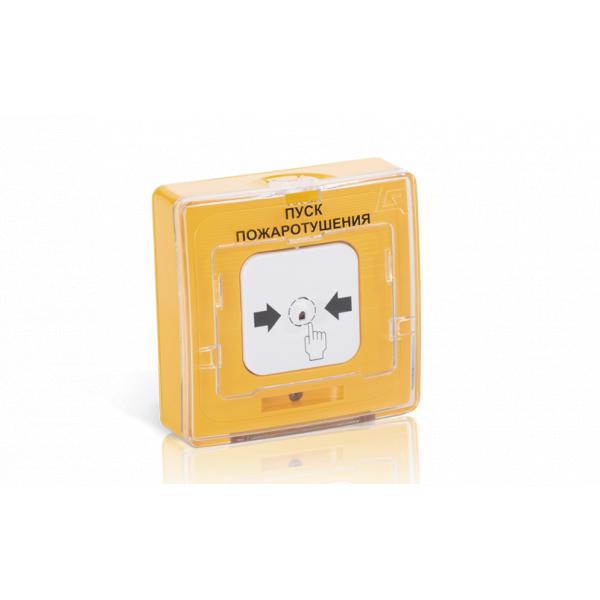

Устройство дистанционного пуска Рубеж УДП 513-11-R3 (ПУСК ПОЖАРОТУШЕНИЯ,цвет жёлтый, электроконтактное)

Устройство дистанционного пуска УДП 513-11 -R3 выпускается в соответствии с ГОСТ Р 53325-2012:

• В жёлтом цвете - надписи, относящиеся к тушению пожара.
• В оранжевом цвете - надписи, относящиеся к дымоудалению.
• В зелёном - разблокировка путей эвакуации.

Устройство дистанционного пуска УДП 513-11-R3 выпускается в нескольких вариантах с изменяемыми параметрами: надпись на лицевой панели; цвет корпуса. УДП 513-11-R3, в зависимости от исполнения, может иметь следующие обозначения:

1 – Обозначение устройства дистанционного пуска: УДП 513-11.
2 – Работа в адресной системе: -R3 – для подключения в АЛС приборов протокола R3.
3 – Надпись на лицевой панели*:　

• АВАРИЙНЫЙ ВЫХОД
• ПУСК ДЫМОУДАЛЕНИЯ
• ПУСК ПОЖАРОТУШЕНИЯ

4 – Цвет корпуса:　

• Зеленый
• Оранжевый
• Желтый

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

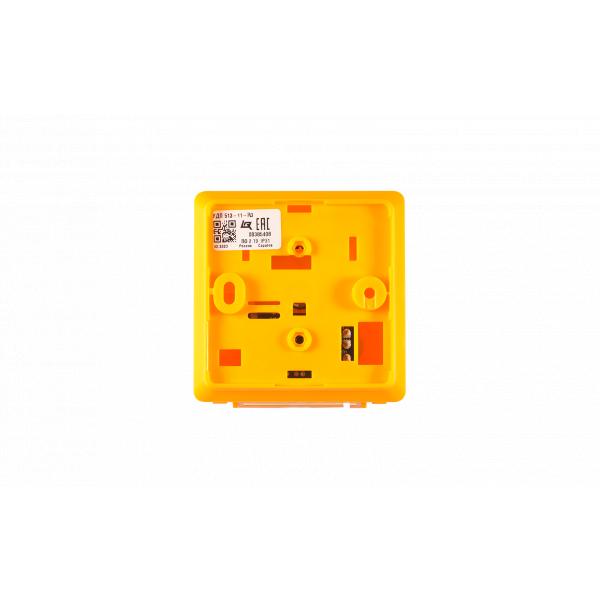

Устройство дистанционного пуска электроконтактное адресное УДП 513-11-R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи. В системе занимает 1 адрес.

Устройство дистанционного пуска адресное УДП 513-11-R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.

Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.
