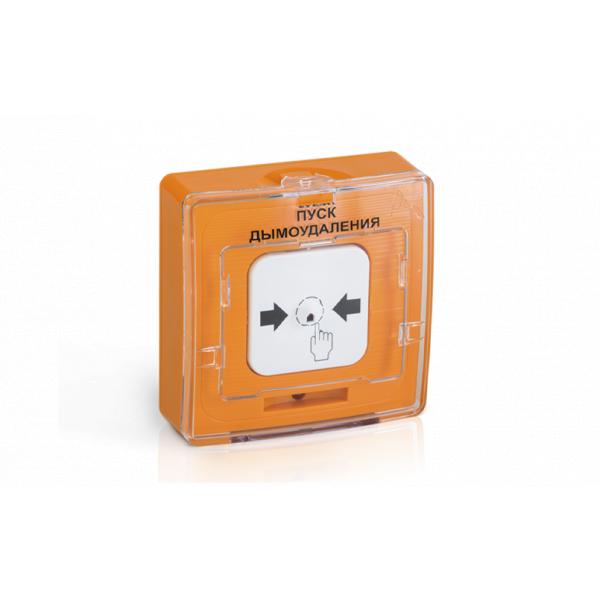

Устройство дистанционного пуска Рубеж УДП 513-10 (ПУСК ДЫМОУДАЛЕНИЯ, цвет оранжевый)

Устройство дистанционного пуска УДП 513-10 выпускается в нескольких вариантах с изменяемыми параметрами: тип выхода; надпись на лицевой панели; цвет корпуса. Устройство дистанционного пуска, в зависимости от исполнения, может иметь следующие обозначения:

1　– Обозначение устройства дистанционного пуска: УДП 513-10.
2　– Исполнение: без обозначения – стандартный выход с изменением сопротивления при сработке (подключение в двухпроводный ШС), исп.1 – выход перекидного реле типа «сухой контакт» (подключение в четырёхпроводный ШС).
3　– Надпись на лицевой панели*:　

• АВАРИЙНЫЙ ВЫХОД
• ПУСК ДЫМОУДАЛЕНИЯ
• ПУСК ПОЖАРОТУШЕНИЯ

4　– Цвет корпуса:　

• зеленый
• оранжевый
• желтый

Устройство дистанционного пуска УДП 513-10 предназначено для круглосуточной и непрерывной работы с неадресными приёмно-контрольными приборами Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20П или любыми другими, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.

УДП 513-10 состоит из основания, корпуса и защитной прозрачной крышки. В центре прозрачной крышки расположен защитный элемент, нажатие на который обеспечивает доступ к кнопке. На основании УДП 513-10 установлена одна (две для УДП 513-10 исп.1) плата с радиоэлементами и клеммниками для подключения проводов шлейфа сигнализации. Подключение УДП 513-10 к приемно-контрольному прибору осуществляется по 2-х проводной схеме, подключение УДП 513-10 исп.1 - по 4-х проводной схеме.

УДП 513-10 передает сообщение о сработке на приемно-контрольный прибор при нажатии на приводной элемент УДП (кнопку). При этом формируется сообщение в виде скачкообразного уменьшения сопротивления в ШС до величины не более 500 Ом, сопровождающееся включением оптического индикатора и выпадением цветного флажка для визуального подтверждения нажатого состояния кнопки. Выходной сигнал УДП 513-10 исп.1 формируется скачкообразным уменьшением внутреннего сопротивления устройства по цепи питания до величины не более 500 Ом и переключением «сухих контактов» НЗ или НР типа, также сопровождается включением оптического индикатора и выпадением цветного флажка. Снятие формируемого сигнала сработки осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания.

Для информации о режимах работы устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки - постоянно светится.

Характеристики:
