Пожарный извещатель Рубеж ИПДЛ–264/1-100-R3 (ИП 212-26420) - дымовой линейный

ИПДЛ-264/1- R3 - Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.

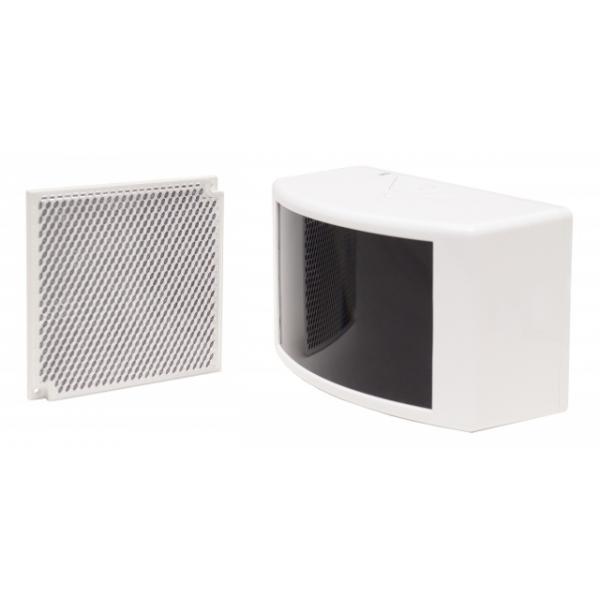

Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.

Характеристики ИПДЛ-264/1- R3:


• Питание от АЛС
• Ток потребления извещателя из АЛС, мА, не более 0,8
• Ток потребления извещателя в режиме юстировки, мА, не более 5
• Максимальная контролируемая площадь, м2 900
• Степень защиты оболочки IP41
• Масса, кг, не более 0,6
• Ширина, мм, не более 160
• Высота, мм, не более 96
• Глубина, мм, не более 100
• Габаритные размеры отражателя, мм (ВхШхГ) 100х100х10
• Диапазон рабочих температур, °С от -25 до +55
