Источники резервного электропитания Рубеж ИВЭПР 12-2 RS-R3 (исп. 2х12 БР) - Источник вторичного электропитания резервированный адресный

Источники вторичного электропитания резервированные　ИВЭПР 12/2 RS-R3 2х12 БР　выполнены в исполнении:

• 12　– выходное напряжение 12 В;
• 2　– номинальный выходной ток 2 А;
• RS-R3 -　для подключения в АЛС приборов протокола R3;
• 2　– количество батарей;
• 12　– максимальная емкость каждой батареи 12 А*ч;
• БР　- с клеммами для подключения боксов резервного питания.

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». В системе занимает 1 адрес.

Источник имеет функцию формирования и передачи информации в приемно-контрольные приборы Рубеж, поддерживающие передачу по адресной линии связи с использованием протокола передачи данных RS-R3:

• напряжение сети ниже / выше нормы;
• отсутствие сетевого напряжения;
• защита (короткое замыкание на выходе ИВЭПР);
• отсутствие АКБ;
• разряд АКБ;
• глубокий разряд АКБ;
• вскрытие корпуса.

ИВЭПР 12/2 RS-R3 2х12 БР　автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения.　Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 12 А*ч.

Источник обеспечивает:

• защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима;
• электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ;
• защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора;
• защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.

Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.

Конструкция:

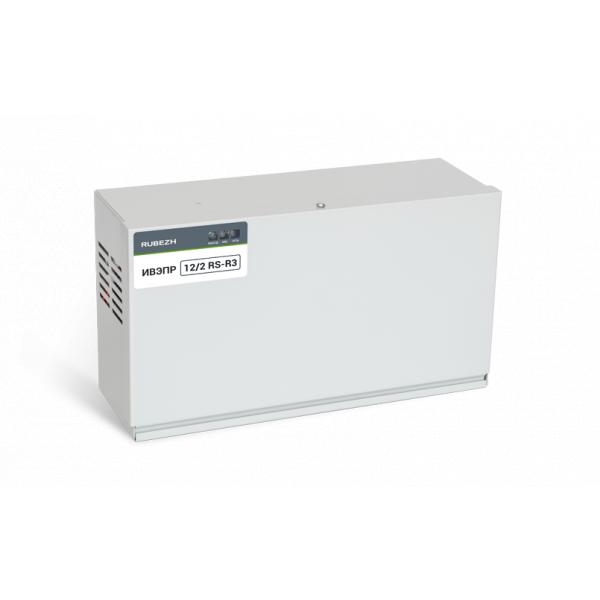

источник состоит из металлического корпуса с установленной внутри платой. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,8 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,8 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 13,8 В через клеммы «+Р»; «–Р» может подключаться необходимое количество внешних боксов БР 12 с дополнительными АКБ и схемами подзаряда и контроля.

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Характеристики:
