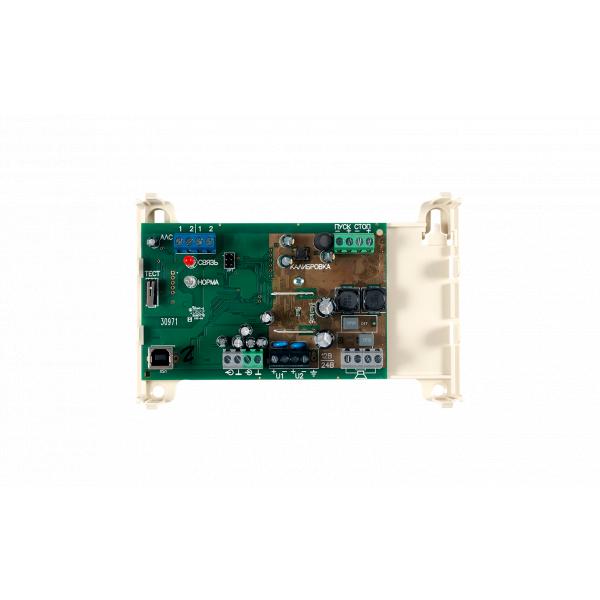

Адресный модуль речевого оповещения Рубеж МРО-2М-R3
Функционально модуль речевого оповещения МРО-2М-R3 представляет собой устройство оповещения, управляемое как дистанционно по АЛС от приемно-контрольного прибора, так и локально с помощью кнопок ПУСК и СТОП. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж. В системе занимает 1 адрес.
В системе модуль может иметь один из двух статусов – ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала). МРО-2М-R3 имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре.
Адресный модуль речевого оповещения МРО-2М-R3 обеспечивает:
• подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом;
• линейный вход, может использоваться как обычный усилитель мощности;
• линейный выход для подключения ведомого МРО-2М-R3
• контроль целостности цепи до акустических модулей на обрыв и КЗ;
• два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения;
• возможность записи в память устройства любого голосового сообщения;
• автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора;
• светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором.
К модулю МРО-2М-R3 подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).
Модуль поставляется с одним заранее записанным речевым сообщением.
МРО-2М-R3 способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.
Питание модуля осуществляется от внешнего источника питания.
Выбор источника, номера звукового сообщения, выводимого на АМ, производится по команде прибора (в автоматическом режиме в соответствии с конфигурацией системы или вручную с помощью органов управления прибора):
• для ведущего модуля – либо с линейного входа, либо из внутренней памяти модуля;
• для ведомого модуля – только с линейного входа.
В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность.

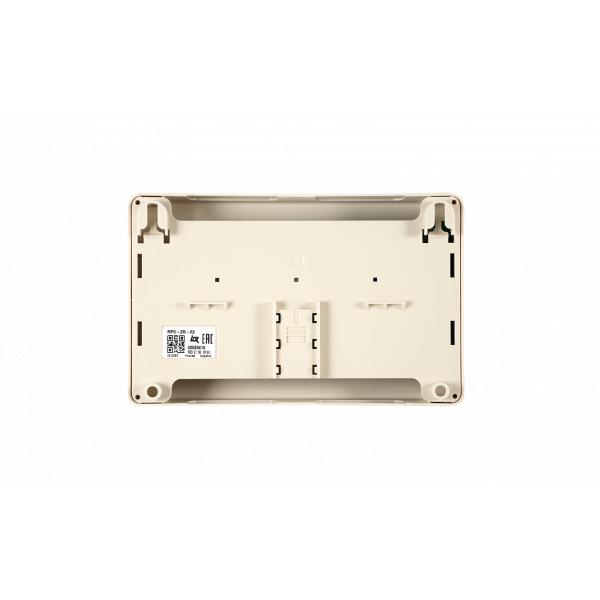

Модуль речевого оповещения МРО-2М-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной.
Характеристики:
|
Параметр |
Значение |
|
Напряжение питания, В |
от 10,7 до 30 |
|
Ток потребления от АЛС, мА, не более |
0.33 |
|
Интерфейсы для обмена информацией |
USB |
|
Линейный вход |
|
|
Мощность, потребляемая в дежурном режиме от внешнего источника питания, Вт, не более |
2 |
|
Средний потребляемый ток при питании 12 В в режиме воспроизведения, А |
0.91 |
|
Количество каналов оповещения |
1 |
|
Сопротивление сборки акустических модулей, не менее |
4 |
|
Сопротивление линии до акустических модулей, не более |
3 |
|
Диапазон воспроизводимых частот речевого оповещения |
От 100 до 9000 Гц |
|
Средний потребляемый ток при питании 24 В в режиме воспроизведения, А |
0.5 |
|
Пиковая выходная мощность при напряжении питания 12 В, Вт |
17 |
|
Пиковая выходная мощность при напряжении питания 24 В, Вт |
28 |
|
Максимальное количество записываемых речевых сообщений |
8 |
|
Общая продолжительность речевых сообщений, мин, не более |
2 |
|
Степень защиты оболочки |
IP30 |
|
Масса, г, не более |
220 |
|
Ширина, мм, не более |
170 |
|
Высота, мм, не более |
108 |
|
Глубина, мм, не более |
42 |
|
Средний срок службы, лет |
10 |
|
Диапазон рабочих температур, °С |
от -25 до +55 |
